Nye R&S RTE oscilloskoper med kraftfulde analyseværktøjer
Rohde & Schwarz er nu klar med en serie af oscilloskoper i RTE-familien, der tilbyder hurtige og pålidelige løsninger til hverdagens T&M opgaver som embedded design udvikling, power elektronik analyse og generel debugging.

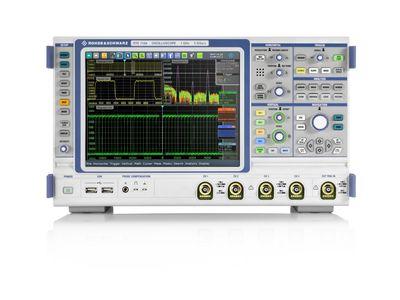

Den nye R&S RTE fra Rohde & Schwarz er tilgængelig med båndbredder fra 200 MHz til 1 GHz. En acquisition rate på mere end 1 million waveforms per sekund hjælper brugerne med at finde signalfejl hurtigt. Skopets meget nøjagtige digitale trigger system, med næsten ingen trigger jitter, sikrer meget præcise måleresultater.Single-core A/D konverteren med mere end syv effektive bits (ENOB) eliminerer næsten helt signalforvrængningen. Med en sampling rate på 5G Sample per sekund og en maximal hukommelsesdybde på 50M Sample per kanal kan R&S RTE uden problemer måle de lange signalsekvenser, der kræves, når man skal analysere dataindholdet af serielle protokoller som I2C og CAN.
Brugere, der udfører komplekse målinger, vil især sætte pris på den høje acquisition hastighed i R&S RTE. For eksempel vil maske test funktionen hurtigt levere informative resultater. Den ultra-hurtige spektrumanalysator-lignende FFT detekterer selv sporadiske signaler, og gør R&S RTE ideel til EMI debugging i produktudvikling.
Takket være den højopløselige 10.4" XGA touchskærm kan brugere intuitivt udføre deres daglige T&M opgaver. Man behøver f.eks. kun at swipe skærmen for at få adgang til gemte instrumentopsætninger; ved et enkelt 'træk og slip' kan man arrangere waveforms på skærmen. Realtime miniature billederne i kanten af skærmen giver brugerne mulighed for at se, hvad der sker. Dialog boksene åbner som semi-transparente winduer over det aktive skærmområde, som holder deres fulde størrelse. Signal flow diagrammer og frem og tilbage knapper i dialogboksene forenkler navigationen.
Innovative værktøjer hjælper brugeren med at øge produktiviteten. QuickMeas funktionen udfører flere målinger på et signal samtidigt. Fingertip zoom giver brugeren mulighed for at swipe et signals zoomområde til hurtigt at se signaldetaljer. Værktøjerne vælges fra en konfigurérbar værktøjslinje.
Rohde & Schwarz tilbyder også en bred vifte af dedikerede applikationsløsninger til R&S RTE, herunder trigger og dekodning til serielle protokoller, en mixed-signal option med yderligere 16 digitale kanaler og en power analyse option. Et bredt probe sortiment kompletterer udbuddet.
Den nye R&S RTE kan bestilles hos Rohde & Schwarz med to eller fire kanaler og en båndbredde på 200 MHz, 350 MHz, 500 MHz eller 1 GHz.
For yderligere informationer http://www.scope-of-the-art.com/ad/press/rte.
Rohde & Schwarz Danmark A/S
tlf. 4343 6699
