Ekstrem nøjagtig strømmålings-transducer til test- og målerapplikationer
LEM lancerer, hvad firmaet betegner som industriens hidtil mest nøjagtige strømmålings-transducer til brug i forskellige test- og måleapplikationer.

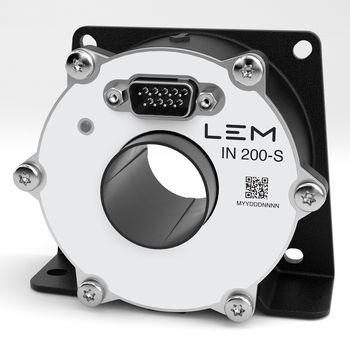

Med lanceringen af deres ny IN 200 strømmåler-transducer tilbyder LEM, en af de førende leverandør af systemer til måling af elektriske parametre, et nyt niveau af nøjagtighed indenfor strømmåling.Som den ifølge LEM mest nøjagtige sensor af sin type på markedet er IN 200 ideel i krævende applikationer såsom højpræcisions test- og måleudstyr (T&M), hvor den analyserer effektiviteten af invertere koblet til elbiler (EV) eller hybrid elbiler (HEV). Med udnyttelsen af en ny type digital teknologi tilbyder IN 200 betragtelige ydelsesforbedringer i forhold til traditionelle fluxgate transducers – især på linearitet, afvigelse og støjimmunitet.
Der er opnået hidtil uset nøjagtighed på linearitet og elektrisk afvigelse, fremhæver LEM Mens der på databladet for IN 200 annonceres henholdsvis 0,6 ppm og maksimalt 10 ppm, har in-house test vist, at sensoren kan opnå linearitet under 0,5 ppm og afvigelse på +/-5 ppm. Dette kan sammenlignes de transducere, der tilbyder +/-20-25 ppm, som findes på markedet.
Med den nye transducer koblet til testbænke til biler vil producenter kunne forbedre testeffektiviteten for invertere og validere deres ydelsesniveauer ved at tilgå den mest nøjagtige data. Da invertere dermed reducerer effekttabet, vil designere have mulighed for at takle 'afstandsangsten' ved at give elbiler større rækkevidde, end de har i dag.
IN 200 komplementerer LEMs IN familie af højnøjagtige sensorer, der nu dækker et strømområde fra 100A til 2000A. IN 200 dækker reelt tre produkter, der kan matche nominelle strømme på 100A, 200A og 400A.
Traditionelt set har det krævet mange analoge kredsløb for at udligne støj og andre bivirkninger fra forskellige fluxgate spoler, men LEMs innovative løsning muliggør betragtelig færre analoge kredsløb i transduceren, idet signalet transformeres gennem digital integration. Ved at arbejde i det digitale domæne tilbyder den nye sensor flere egenskaber - herunder ripple kompensation, detektion af anden harmonisk og excitering af spændingsregulator.
Det er LEMs overbevisning, at IN 200 er langt foran sin nærmeste konkurrent på næsten alle parametre. Selvom markedet har vist, at det kan klare sig med den lavere ydelse som andre strømmålings transducere tilbyder, giver IN 200 producenter mulighed for at tage nøjagtighed og effektivitet til hidtil usete højder.
- Det er en meget klar tendens, siger Horst Bezold, grundlægger af Signaltec.
- Den stigende elektrificering af transportbranchen presser testbænkene for invertere i bil sektoren, og har genereret en kæmpe efterspørgsel for T&M udstyr. LEM har skabt en markedsførende løsning der vil lette dette pres. Ved at eliminere den traditionelle afhængighed af analog teknologi, har vi gjort det muligt at opnå en nøjagtighed som ingen på markedet før har kunnet. Det er fantastisk nyt for T&M sektoren.
IN 200 tilbyder brugere mange yderligere fordele, herunder betragtelig støjreduktion og fremragende immunitet mod eksterne felter. Enhedens digitale teknologi sikrer immunitet mod temperatureffekter, interferens og spændingsvariation på strømforsyningen, mens dens højkvalitets metalliske hus (tidligere modeller anvendte plastik) forbedrer EMC immunitet, reducerer temperaturafvigelse og muliggør højnøjagtig operation i et udvidet temperaturområde (-40°C til +85°C).
Andre fordele ved IN 200 inkluderer meget bred frekvensbåndbredde – DC til 1,1 MHz (-3 dB) – kompakt design med 28mm apertur til kabler og samleskinner, samt statussignaler der indikerer transducer tilstand.
