Ultrakompakt bipolar 2-kanals stepmotor-driver

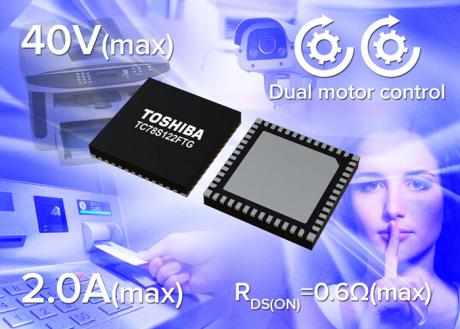

Toshiba lancerer bipolar 2-kanals stepmotor-driver, der kan levere op til 40V og 2,0A i QFN-hus.
Toshiba Electronics Europe udvider sin familie af stepmotor-drivere med en ultrakompakt komponent, der har maksimale nominelle værdier på 40V og 2,0A. TC78S122FTG hjælper til at spare plads, forbrug og varmeafgivelse med en samtidig reduktion af vibration og akustisk støj i high-speed bevægelsesstyringsdesigns. Applikationer omfatter overvågningskameraer, ATM’er, kontorautomation, fabriksautomation og produkter til hjemmet.TC78S122FTG er en to-i-een chip, der rummer en 2-kanal drive-funktion, der kan køre to stepmotorer simultant. Ved at integrere funktionerne i en single-chip frigør man vital plads på printet og kan reducere apparatstørrelsen. Varmen fra IC’en var hidtil en væsentlig grund til, at konventionelle drivere ikke kunne forsyne applikationer kontinuert ved driver-strømme op til 2,0A området. Men TC78S122FTG kan drive to kanaler samtidigt takket være en lav on-modstand ned til 0,6ohm (en reduktion på 50% sammenlignet med tidligere produkter), og det skærer toppen af varmeafgivelsen.
I tidligere generation var regulatorkredsløbet for IC’ens interne logik aktivt under standby. I den nye kreds kan regulatoren stoppes i standby på grund af en indbygget ”sleep”-funktion. Det reducerer IC’ens energiforbrug. Desuden kan TC78S122FTG ikke alene drive stepmotorerne, men har desuden et interface til styring af DC-børstemotrer. Det kunne medføre designs med én kanal til et stepmotor-styring og to kanaler til styring af DC-børstemotorer.
For at reducere vibrationer og støj har TC78S122FTG en højopløst motor-driver funktion med ¼-steps (max.) og en decay-mode switch-funktion til konstantstrømstyring. Indbygget fejldetektion inkluderer termisk- og overstrøms-shutdown af hensyn til den forøgede pålidelighed og sikkerhed.
TC78S122FTG er kapslet i et kompakt QFN-hus, som måler beskedne 7mm x 7mm x 0,9mm.
