¼-brick moduler med DOSA pin-out

Craftec lancerer nu konverterne, der tilbyder en DC/DC-konvertering af enten 12V/200W fra et 18V – 75V input eller 12V/400W fra et 48V input med plug-in kompatibilitet med den industrielle DOSA-standard.

Der findes et utal af applikationer, som kræver en højeffektiv 12V-forsyning enten som en vital del af hovedapplikationen eller til forsyning af support-kredsløb i større applikationer.

I de tilfælde, hvor de 12V er ledsager til en højere spænding er en nem nedkonvertering fra en højere DCspænding en løsning, som mange designere foretrækker – og det er en løsning, som Craftec-agenturet Delta Electronics supporterer med to nye, højeffektive 12Vout DC/DC-konvertere.

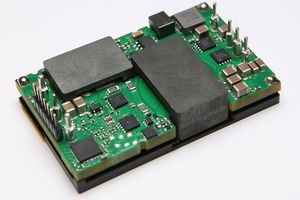

Både Q36SR og Q48SD er udlagt i et højeffektivt ¼-brick format (58,4mm x 36,8mm x 12,7mm), som er blevet en populær de facto standard i mange konverterapplikationer. Begge typer følge pinout for den populære DOSA-industristandard, hvilket gør Delta Electronics konvertermoduler velegnede til selv etablerede designs.

De to moduler er digitalt styrede, hvilket sikrer den høje effekttæthed, og samtidigt er modulerne ukritiske over for belastningsgrad (intet krav om minimumbelastning). Den strenge kontrol med konverternes drift betyder samtidigt, at der ikke opstår negative strømme under power- eller enableon/off situationer, ligesom man kan starte konverterne i belastninger med enten normale eller prebias spændingsforhold. Q36SR yder op til 228W (12V/19A) ved en bred input-spænding mellem 18Vdc og 75Vdc.

Den typiske effektivitet for konverterne er 93 procent, hvilket i mange tilfælde vil betyde, at konvektionskøling uden ekstra køleplader. Delta Electronics leverer dog en valgfri køleplade til Q36SR, hvis konverteren skal anvendes under mere ekstreme, termiske forhold. Q48SD er forberedt til 48Vdc ind og 12Vdc ud.

De faste spændinger tillader en mere ’tight’ definition af konverteringsforholdene, hvorfor man kan trække op til 400W ud af denne type konverter. De valgte 48Vdc som input-spænding gør Q48SD oplagt til telecom-applikationer, hvor der er brug for en kraftig 12Vdc support-spænding (ved op til 33A).

Begge konvertere understøtter isolationsniveauer op til 1.500V og er produceret efter ISO9001-, TL9000-, ISO14001-, QS9000- og OHSAS18001-normerne. Konverterne er samtidigt godkendt efter UL/cUL60950-1.

Craftec A/S
Tlf.: 45 93 42 00
www.craftec.info
