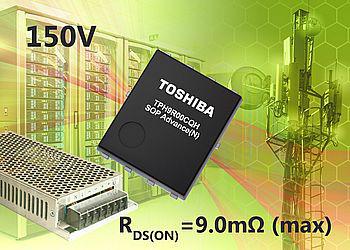

Ny 150V n-kanal effekt-MOSFET forbedrer effektiviteten i strømforsyninger
Toshibas U-MOSX-H proces reducerer switchingtab og spændings-spikes mellem drain og source, hvilket forbedrer EMC-ydelsen.
Toshiba Electronics Europe lancerer en ny 150V n-kanal effekt-MOSFET, som anvender den seneste generation af U-MOSX-H processen til at reducere tab i betydelig grad. Desuden bliver spændings-spikes mellem drain og source under switching drastiske reduceret, hvilket forbedrer EMC-ydelsen for switchede strømforsyninger.
Den nye MOSFET egner sig til en række af applikationer inklusive switchede strømforsyninger inden for industrielt udstyr, applikationer i basestationer til kommunikation samt datacentre.
Den nye TPH9R00CQH MOSFET har en meget lav drain-source on-modstand (RDS(ON)) på blot 9,0mohm (max. @ VGS=10V). Det svarer til en reduktion på rundt regnet 42% sammenlignet med eksisterende 150V-produkter (som TPH1500CNH), der er baseret på den foregående generation af U-MOSVIII-H processen. FoM (figures-of-merit) inklusive RDS(ON) x QSW og RDS(ON) x QOSS er blevet reduceret med rundt regnet 20% og 28% respektive – hvilket ydermere forbedrer ydelsen.
Gennem omhyggelig optimering er komponentstrukturens ladningskarakteristik blevet optimeret. Med en total gate-ladning (Qg) på blot 44nC og en gate-switch ladning (QSW) på 11,7nC har den nye MOSFET er excellent ydelse især i high-speed applikationer.
Den nye TPH9R00CQH kommer i to SMD-kapslingsoptioner - SOP Advance (5,0mm x 6,0mm) og SOP Advance(N) (4,9mm x 6,1mm), der kan vælges med henblik på at opfylde behovet i alle slags applikationer.
