ESD-diode beskytter high-speed interfaces
Toshiba introducerer diode, der beskytter USB3, HDMI, DisplayPor- og Thunderbolt interfaces mod statisk elektricitet.

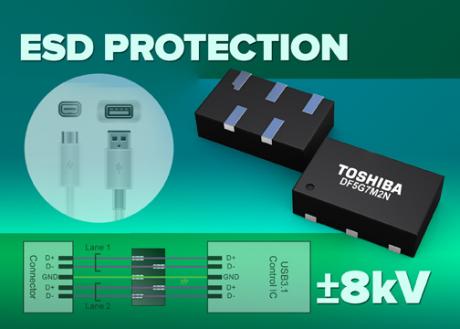

Toshiba Electronics Europe (TEE) introducerer en ny ESD-beskyttelsesdiode (electrostatic discharge) med nummeret DF5G7M2N. Komponenten er konstrueret, så den tilknyttet kommunikationlinier beskytter high-speed interfaces som USB3.1, HDMI, DisplayPort og Thunderbolt mod statisk elektricitet. Dioden kan også beskytte små bærbare produkter som smartphones og tablets mod ESD-events.Statisk elektricitet på high speed data linier kan give utallige problemer, der påvirker kvalitet og pålidelighed. Den nye ESD-diode hjælper til at sikre en stabil drift og høj pålidelighed for denne slags spændingsfølsomme linier.
DF5G7M2N er kapslet i en 1,3mm x 0,8mm DFN5-kapsling, der reducerer footprint med mere end 50 procent i forhold til tidligere produkter. DF5G7M2N forenkler også kredsløbsdesignet, hvad der letter komponenttæt montage. Dertil kommer, at Toshibas nye ESD-diode har meget lave kapacitanser og lav dynamisk modstand (CT=0,2 pF, RDYN=1 Ω). Kredsen undertrykker også forringelse af signalkvaliteten (insertion loss) ved at sænke kapacitansen (|S21|2 = -1.3 dB @f=10 GHz) og sikrer dermed en høj ESD-modstand, ±8kV.
