Elektroniske sikringer til beskyttelse af forsyningskredsløb

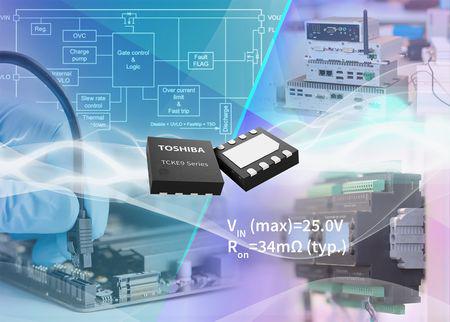

Toshiba lancerer TCKE9-serien af kompakte elektroniske sikringer (eFuse IC’er) til højvolt power-management applikationer.

Toshiba Electronics lancerer to nye produkter i sit program af elektroniske sikringer (eFuse IC’er). TCKE903NL- og TCKE905ANA-produkter kan genindkobles, hvorved de reducerer vedligeholdsomkostninger og recovery-tid for elektronisk udstyr med support af en række funktioner til beskyttelse af forsyningskredsløb.

De nye eFuses egner sig til en række power-management applikationer på grund at deres lave switch-on modstand på 34 mohm (typisk) og høje nominelle output-strøm på op til 4,0 A samt brede karakteristisk for input-spændingerne. Disse produkter er ideelle til styring af blandt andet elektronikkens slew-rate og kredsløbsbeskyttelse af forsyninger i industrielle applikationer som servere, professionelt køkkenudstyr og meget mere.

TCKE9-serien af 25 V eFuse IC’er til høje input-spændinger består af to typer af produkter: dels en auto-genindkoblingstype, hvor en eFuse IC automatisk genindkobler kredsløbet, og en latchende type, der skal genindkobles med et eksternt signal. Der er to forskellige clamping-spændingsniveauer til rådighed som 3,8 V og 5,7 V.

Strømbegrænsningen og spændings-clamping funktionerne i TCKE9-serien beskytter kredsløb mod overstrømme og overspændinger, hvilket ikke i samme grad er muligt med konventionelle smeltesikringer. Selv hvis man oplever en unormalt høj overstrøm eller overspænding, kan den specificerede strøm og spænding opretholdes.

Dertil kommer, at det nye produkt også giver overtemperatur- og kortslutningsbeskyttelsesfunktioner af kredsløbet gennem en umiddelbar shut-down, hvis en unormalt høj varme bliver genereret i kredsløbet, eller hvis der optræder en uventet kortslutning.

Endnu en fordel er, at eFuse IC’er eliminerer komplekse kredsløbsdesign og behovet for en mængde komponenter, så kredsløbsdesignet bliver langt mere simpelt med færre komponenter og et mindre behov for plads på printet end en beskyttelsesfunktioner realiseret med diskrete komponenter.

Da Toshiba arbejder på at opnå en IEC 62368-1 certificering - den internationale sikkerhedsstandard for ICT- og AV-udstyr – vil eFuse IC’er også forenkle og accelerere certificerings- og testprocesserne for det endelige elektronikprodukt.

TCKE9-serien - der er klar til levering - leveres i en tynd og kompakt WSON8-kapsling, der måler blot 2,0 mm × 2,0 mm (typisk), med en indbygningsprofil på 0,8 mm (max.).
