Automotivt fotorelæ med en høj brydespænding
Toshiba præsenterer automotivt fotorelæ med en brydespænding på 900 V, hvilket gør det velegnet til bl.a. 400 V batterirelaterede kontrolsystemer.

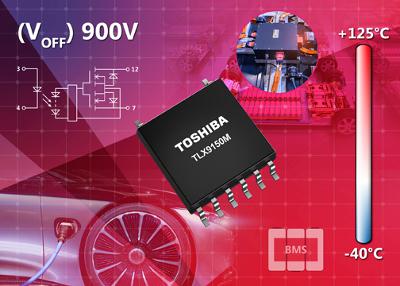

Toshiba Electronics Europe lancerer et højvolt fotorelæ med transistor-output til automotive 400 V batterirelaterede kontrolsystemer. Med en kapsling i et kompakt SO12L-T hus giver TLX9150M som minimum en brydespænding på (VOFF) på 900 V med en maksimal reaktionstid (TON/TOFF) på 1 ms.
Det er kritisk i styringsfølsomme applikationer som batteri- og brændselscellestyring og batteri-management systemer (BMS) til monitering af spændinger og til detektering af hængende mekaniske relæer samt jordfejl.TLX9150M består af en infrarød (IR) emitterdiode optisk koblet til en foto-MOSFET, der giver elektrisk isolation mellem den primære (kontrol) side og den sekundære (switch) side, så man får sikker switch-styring over varierende jordpotentialer. Trigger-strømmen (IFT) er beskedne 3 mA, hvilket minimerer systemenergiforbruget.
Desuden er komponentens strømtræk i off-tilstand (IOFF) på kun 100 nA (max) ved faktiske omgivelsestemperaturer, så forbruget i inaktiv tilstand er minimalt. IR LED'en har en forwardstrøm (IF) på 30 mA, mens fotodetektionskomponenten trækker en strøm i on-tilstand (ION) på 50 mA ved omgivelsestemperaturen.TLX9150M indkapslet i det nye SO12L-T hus med en pladsbesparende formfaktor på 7,76 mm × 10 mm × 2,45 mm, hvilket er 25 % mindre end for Toshibas eksisterende kapsling, SO16L-T.
Det hjælper til at gøre en batterienhed mindre og giver lavere omkostninger. Pin-pitch og pin-layout for de to hustyper er de samme, så man kan genanvende sit kredsløbsdesign på printet. Den nye normally-open (1-Form-A) komponent har en 8 mm (min) krybestrømsafstand og 0,4 mm (min) isolationstykkelse, hvilket giver en effektiv isolation, selv i et udvidet driftstemperaturområde mellem -40°C til +125°C, ligesom det nye fotorelæ er fuldt kompatibelt med AEC-Q101 og IEC 60664-1 standarderne.
