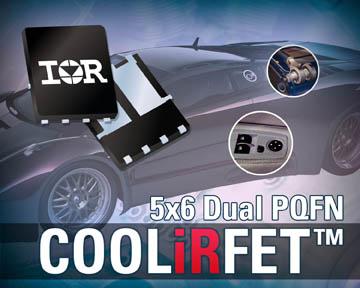

Automotiv kvalificerede 40V power MOSFETs
International Rectifier (IR) annoncerer 40 V m dual PQFN COOLiRFET i en 5x6mm pakning, der repræsenterer en størrelsesmæssig reduktion på mere end 50 procent sammenlignet med konventionelle DPAK (TO-252) pakninger.
International Rectifier (IR) har lanceret to nye automotiv-kvalificerede 40 V dual N-kanal COOLiRFET power MOSFETs, AUIRFN8459 og AUIRFN8458, der udmærker sig ved en særdeles lav on-state modstand (Rds(on)). De velegnede til automotive applikationer som f.eks. pumpemotorstyring og automotive Body Control systemer, som kræver MOSFET-kredse i en kompakt pakning og med en høj strømkapactet.AUIRFN8459 og AUIRFN8458 er de første kredse i en familie af automotiv-kvalificerede 5 x 6 mm dual PQFN power MOSFETs, der er baseret på IR’s mest avancerede COOLiRFET 40 V trench teknologi. AUIRFN8459 har en ultralav benchmark Rds(on) modstand på 5,9 mOhm pr. MOSFET-kanal og en høj strømkapacitet på 50 A.
- De nye AUIRFN8459 og AUIRFN8458 40 V 5 x 6 mm dual PQFN COOLiRFET kredse giver en størrelsesmæssig reduktion på mere end 50% sammenlignet med konventionelle DPAK (TO-252) pakninger og har en ultralav pakningsmodstand og -induktans og en benchmark Rds(on) modstand, der gør dem velegnede til 12 V konventionelle automotive applikationer, som kræver en høj effektivitet og powerdensitet samt en pladsbesparende løsning, som f.eks. motorstyring, forklarer Jifeng Qin, der er produktchef for automotive MOSFETs i IR’s forretningsdivision for automotive produkter.
De nye 5 x 6 mm dual PQFN COOLiRFET kredse har også en lav termisk modstand i forhold til til printkortet og en signifikant termisk performanceforbedring sammenlignet med en SO-8 pakning, hvilket giver en højere effektivitet, en forbedret powerdensitet samt en total systemniveau omkostningsbesparelse.
IR’s automotiv-kvalificerede MOSFETs gennemgår en grundig dynamisk og statisk komponent-gennemsnitstestning kombineret med en 100 procent automatiseret visual inspektion på waferniveau som en del af IR’s automotive kvalitetsinitiativ, der sigter efter nul fejl. En AEC-Q101 kvalifikation kræver, at der ikke er mere end en 20 procents ændring i transistorernes Rds(on) modstand efter 1.000 temperaturtestcyklusser.
De nye COOLiRFET power MOSFET-kredse er kvalificeret efter de automotive AEC-Q101 standarder og udmærker sig ved en miljøvenlig, blyfri og RoHS-compliant Bill-of-Materials (BoM).
IR kan om ønsket også levere Spice-modeller.
