8-kanals high- og low-side switche til industriapplikationer
Toshiba lancerer nye 8-kanals high- og low-side switche til styring af belastninger i industrielle applikationer.
Toshiba Electronics Europe lancerer to intelligente effektprodukter til styring af resistive og induktive belastninger som motorer, solenoider og lamper i applikationer som PLC’er (programmerbare logik controllere) i industrielt udstyr.

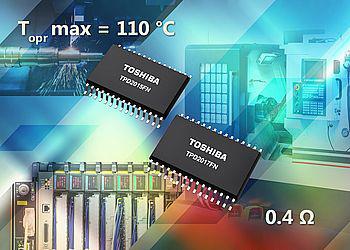

De nye effekt-switche indeholder begge otte kanaler og er enten high-side (TPD2015FN) eller low-side (TPD2017FN) switche. Begge komponenter bruger Toshiba’s nyeste analoge procesteknologi (BiCD), der kombinerer bipolare-, CMOS- og DMOS-teknologier.
Begge produkter er kapslet i kompakte SSOP30-huse med 0,65mm pitch og ydermål på kun 9,7mm ×7,6mm ×1,2mm. Det medfører en reduktion på tæt på 29 procent i montagearealet og 20 procent i højden sammenlignet med SSOP24-huset (13,0mm 8,0mm ×1,5mm), som anvendes i dagens produkter som TPD2005F og TPD2007F, og det reducerer naturligvis den samlede designstørrelse.
Med hensyn til den elektriske ydelse, så er on-modstanden (RDS(ON)) for begge komponenter 0,4ohm – en reduktion på mere end 50 procent i forhold til Toshibas nuværende produkter, og det løfter driftseffektiviteten og den termiske ydelse ganske betydeligt.
De robuste effekt-switches kan fungere ved temperaturer (Topr) mellem -40°C og +110°C ved en junction-temperatur (Tj) så høj som +150°C, hvilket egner sig særdeles godt til selv hårde industrielle miljøer.
Dertil kommer, at begge produkter er forsynet med kredsløb til overstrøms- og overtemperatursbeskyttelse, hvilket sikrer pålideligheden af det udstyr, de nye komponenter vil blive brugt i.
