40V N-kanal power MOSFETs til automotive applikationer
Toshiba præsenterer 40V N-kanal power MOSFETs med reduceret on-modstand, der opnået gennem brug af ny, kompakt 5mm x 6mm pakning.

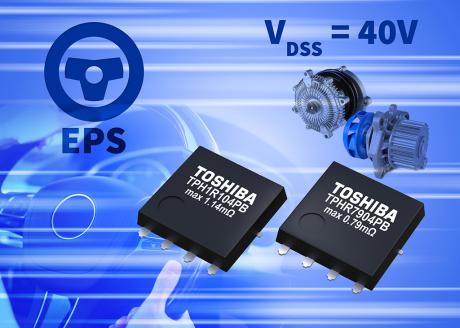

Toshiba Electronics Europe lancerer to nye MOSFETs kapslet i små lavmodstands huse - SOP Advance (WF)– på blot 5mm x 6mm som en tilføjelse til den automotive serie af 40V N-kanal power MOSFETs. TPHR7904PB og TPH1R104PB er begge AEC-Q101 kvalificerede og er tiltænkt en række automotive applikationer inklusive EPS (Electric Power Steering), effekt-switche, elektriske pumper, ventilatorer og lignende.De nye MOSFETs er fremstillet med den nyeste 9. generations trench U-MOS IX-H proces og kapslet i små lavmodstands huse, hvilket samlet medfører en on-modstand (RDS(ON)) ned til max. 0,79mohm v. VGS=10V, hvad der i høj grad reducerer gennemgangstabene. Komponenterne har en specificeret drain-source spænding (VDSS) på 40V og kan håndtere drain-strømme (ID) op til 150ADC. U-MOS IX-H designet sænker desuden switch-tabene, hvad der hjælper til at reducere elektronisk støj.
SOP Advance (WF) kapslingen anvender en flanketerminalstruktur der kan wettes, hvad der uliggør visuel inspektion af lodninger på print – hvad der inden for automotiv kvalitetssikring er et nøglekrav.
