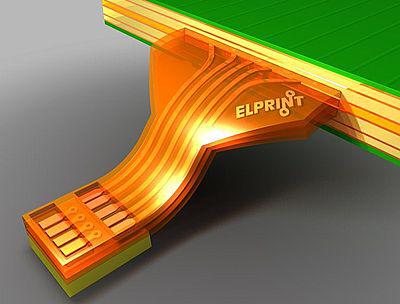

Flex og Rigid-Flex print åbner for nye muligheder
SPONSORERET INDHOLD: Elprint er leveringsdygtige i Flex og Rigid-Flex print og tilbyder sparring i forbindelse med valg af den optimale løsning, inden designprocessen startes op.
Flex og Rigid-flex print kan begge laves med fra et til mange printlag og forsynes med mange forskellige stiffners, hvis det ønskes. Stiffners bruges ofte til at afstive bestemte områder på et Flex-kort – typisk under en chip eller ved en indstiks-konnektor.
Flex og Rigid-Flex print er dyrere i forhold til eksempelvis et FR4-print med konnektorer. Men den øgede sikkerhed og lavere samlede produktionsomkostninger gør, at Flex og Rigid-Flex er noget, som flere og flere benytter sig af.
Flex og Rigid-Flex findes i alverdens afskygninger, og Elprint tilbyder sparing med hensyn til dine ønsker og behov, inden du påbegynder dit design.
Blandt de mest gængse former for Flex og Rigid-Flex er:
- Enkeltsidet Flex
- Enkeltsidet Flex med stiffner
- Dobbeltsidet Flex
- Dobbeltsidet Flex med stiffner
- 6-lags Rigid med 2-lags Flex i centrum
Tekniske overvejelser
I forhold til Gerber-data, så er et 2-lags Flex-kort fuldstændigt ligesom et almindeligt FR4 print. Dog skal eventuelle områder for stiffner, Flex eller Rigid defineres.
Flex-print bygges ofte op af et polyimid-materiale med en tykkelse på 50 μm. I stedet for loddemaske bruger man coverlay lodde-beskyttelse. Coverlay er ligeledes et polyimid-materiale, hvor åbningerne skæres ud med laser og placeres oven på det ætsede
Flex-kort og fæstnes i en presse-proces. Stiffnere laves i enten FR4 eller polyimid-materiale – begge dele presses på printet i endnu en presse-process.
Overordnede designregler
For Flex-print gælder nogle særlige designregler:
- På et dobbeltsidigt Flex-print bør baner ligges forskudt i området, der bøjes for at lette bøjningen og undgå, at banerne knækker.
- Baner bør fordeles jævnt, da det giver ens stress på alle baner ved bøjning.
- Baner bør altid ligge vinkelret på bøjningen.
Alle vinkler på Flex-print er potentielle svage punkter. Derfor bør alle baner gå i buer, og der bør bruges teardrops ved pads. Coverlay presses på Flex-printet og allignes manuelt inden presse-cyklus. Derfor skal åbningerne i coverlay være noget større end ved normal loddemaske: 0,25 mm.
