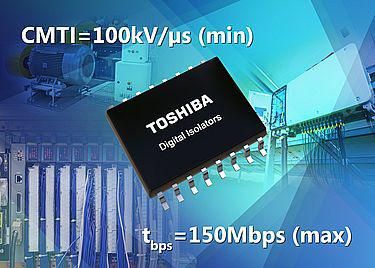

Digitale isolatorer understøtter op til 150 Mbit/s datatransmission
DCL54xx01-serie af digitale isolatorer fra Toshiba sikrer stabil højhastigheds digital kommunikation i selv de hårdeste industrielle fabriksmiljøer.
Toshiba Electronics Europe GmbH introducerer nu sin DCL54xx01-serie af digitale isolatorer, der sikrer stabil high-speed digital kommunikation selv i de hårdeste industrielle fabriksmiljøer.
Isolatorerne beskytter mod de ofte voldsomme spændingspulser, der ofte optræder i industriinstallationer, hvor de genererer common-mode transienter i datainfrastrukturen. Produkterne i den nye serie af quad-kanal isolatorer blokerer den slags destruktive transienter i datalinjer med en overbevisende common-mode transientimmunitet (CMTI) på hele 100kV/us (minimum) med en samtidig support af datatransmissionsrater op til 150 Mbps.
For at imødekommer flest mulige bruger-cases leveres komponenterne i kombinationer af flere kanalretninger, output-logik og styringer. Fire af isolatorerne har fire forward-kanaler, mens to andre isolatorer har tre forward-kanaler og en reverse-kanal. Af de fire typer med fire forward-kanaler er de to uden styring og to med styring af output (enabling). Begge komponenter med de tre forward-kanaler og den ene reverse-kanal har en input-disable funktion. I tre af komponenterne af output-logikken pr. default sat 'low'. mens den er 'high' for de andre tre.
De nye digitale isolatorer anvender Toshibas egen magnetiske isolerede koblingsteknologi, og vil fuldende koncernens program af komponenter, der anvender LED-baseret optisk isolationsteknologi. Medlemmerne i DCL54xx01-serien har en typisk pulsbreddeforvrængning på kun 0,8ns og et signal-delay på nominelt 10,9ns. Alle seks komponenter har en isolationsspænding på 5.000V i 1 minut. Komponenterne leverer i SOIC16-W kapslinger, og de kan fungere over et temperaturområde mellem -40 og 110 grader C.
De nye digitale isolatorer skal beskytte industrielle automationssystemer som PLC’er (programmérbare logik-controllere) og I/O-interfaces. Andre applikationer inkluderer motorstyringer og invertere.
