Strømføle IC forøger systemeffektiviteten

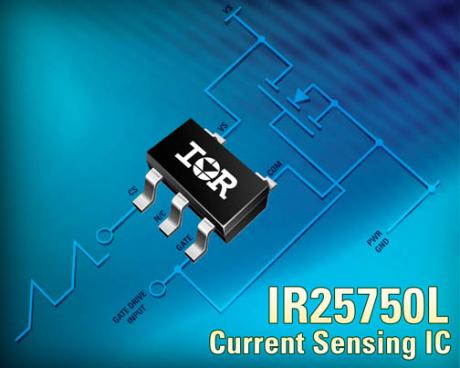

IR lancerer 600 V IR25750 strømføle IC i SOT23-5L pakning, der kan forøge systemeffektiviteten og samtidig give en kraftig pladsbesparelse.
International Rectifier (IR) har lanceret IR25750, der er en ny robust general-purpose strømføle IC i en ultra-kompakt SOT23-5L pakning, som øger den samlede systemeffektivitet og samtidig giver en kraftig pladsbesparelse i strømkrævende applikationer.Måling af høje strømme (10-100 A) gennem en power MOSFET- eller IGBT-transistor kræver typisk en stor modstand, som genererer et stort ekstra effekttab (10~30 W). Ved at udtrække spændingen over den interne Rds(on) modstand i en power MOSFET eller VCE(on) spændingen i en IGBT-transistor under switchens on-tid eliminerer IR25750 store eksterne strømfølemodstande, kølelegemer og ekstra effekttab.
IR25750 kredsens gatedriverinput leverer VCC forsyningsspændingen til IC’en og synkroniserer Rds(on)- eller VCE(on) følekredsløbet til MOSFET’ens eller IGBT-transistorens on- og off-tider. Kredsen, der udnytter IR’s proprietære højvolt teknologi, er også forsynet med 600 V blokeringsevne, der er nødvendig til blokering af høje VDS- eller VCE spændinger under switch off-tiden. Af andre indbyggede nøglefeatures kan nævnes en lav gate-inputkapacitans, internt filterdelay ved turn-on (200 nsek typisk) og interne 20,8 V zener-clamps på kredsens GATE- og CS-pins.
Den nye strømføle-IC er en helt ny byggeblok, der anvender Rds(on) modstanden i en power MOSFET eller VCE(on) spændingen i en IGBT-transistor til at måle strømmen gennem kredsen, hvilket eliminerer behovet for store eksterne strømfølemodstande. Denne feature giver mulighed for en øget effektivitet og en kraftig pladsbesparelse i højstrøms applikationer, inkl. general-purpose switch-mode strømforsyninger, motorkontrol- og industrielt udstyr.
IR25750 har integreret ESD-immunitet samt en fremragende latch-immunitet på alle kredsens inputs og outputs for at give en robust monolitisk beskyttelse, og kredsen er endvidere kvalificeret til industriklasse og fugtfølsomhedsniveau 1 (MSL1).
