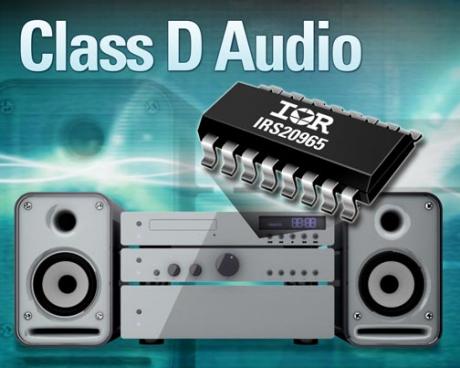

Klasse D audio chipsæt med flere unikke features
Med sigte på brug i højtydende audioforstærkere introducere International Rectifier et klasse D audiochipsæt med en ny IRS20965 driver-IC med beskyttet PWM-switching.
International Rectifier (IR) har introduceret et klasse D audiochipsæt, der består af en ny IRS20965 digital audiodriver-IC med beskyttet pulsbredde modulation (PWM) switching og et komplet udvalg af supplerende audio MOSFETs, der er optimeret til højtydende klasse D audioforstærker applikationer.IRS20965 er forsynet med high-side- og low-side uafhængige flydende PWM-inputs for at give mulighed for dødtidkontrol fra en ekstern PWM-controller. ‘Shoot-through’ forhindringslogik giver en ekstra sikkerhed i tilfælde af PWM-controllerfejl. Den nye digitale audiodriver-IC har også et overstrømføle-output og en gatedriver outputkapacitet på 2 A.
Det nye chipsæt med IRS20965 giver en ekstra fleksibilitet med en ekstern controller, som programmerer kredsens performance- og beskyttelsesfunktioner. F.eks. giver det mulighed for non-shutdown overbelastningsbeskyttelse og samtidig bevare en høj audiokvalitet.
IRS20965 opererer med frekvenser på op til 800 kHz. Af andre nøglefeatures kan nævnes programmerbar tovejs overstrømsbeskyttelse med selv-reset funktion, en høj støjimmunitet, en max. offset-spænding på ±100 V for sammen med de tilhørende audio MOSFETs at give en udgangseffekt på op til 500 W, samt endvidere 3,3 V / 5 V logikkompatible input.
