High-speed optokoblere med lav PWD (Pulse Width Distortion)
Toshiba lancerer high-speed optokoblere med lav PWD (Pulse Width Distortion), der fungerer under høje temperaturer i industrielle miljøer.

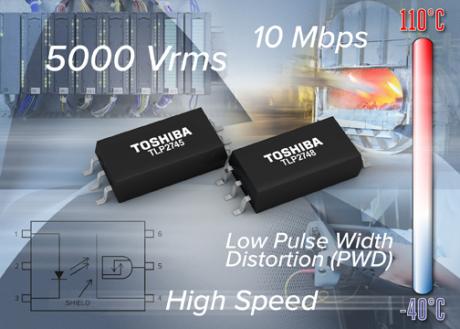

Toshiba Electronics Europe lancerer to nye high-sppeed optokoblere, TLP2745 og TLP2748. De nye IC-output optokoblere har lav PWD (pulsbreddeforvrængning) og et lavt forbrug og kan anvendes i high-speed drift ved høje temperaturer. De nye optokoblere er designet til applikationer som high-speed digitale interfaces til målinger eller styringsapparater, intelligente effektmoduler, drev og PLC’er (programmable logic controllers) typisk i industrielle miljøer.TLP2745 er af bufferlogiktypen (højt input → højt output), mens TLP2748 er en inverterende logiktype (højt input → lavt output), og begge optokoblere har en isolationsspænding på mindst 5000 Vrms.
De seneste år har der været et stigende krav om energibesparende produkter, hvilket har skabt et behov for stadigt mere effektive power-produkter. Med sit high-speed propagations-delay på kun 120ns (max.) opnår man en højere driftseffektivitet med en garanteret 40ns (max.) pulsbreddeforvrængning og 70ns (max.) propagations-delay skew, hvorved de nye IC’er muliggør en reduktion af inverterens dødtid, så den overordnede effektivitet forbedres. Dertil kommer, at optokoblernes garanterede tærskelværdier for input-strømme på bare 1,6mA (max.) tillader bufferløs direkte styring fra mikrocomputere, hvad der igen reducerer energiforbrug og omkostninger.
Med drift inden for temperaturområdet -40°C til 110°C og en bred forsyningsspænding (VCC=4,5 til 30V) er de nye IC’er velegnede til kommunikations-interfaces (som RS232, RS422 og RS485) inklusive brug i industrielle applikationer og datatransmissionsløsninger mellem kredsløb med forskellige spændinger. TLP2745 og TLP2748 er kapslet i et SO6L-hus, der måler kun 10mm x 3,8mm x 2,1mm, og krybespændingsafstanden er på mindst 8mm.
